Uiteindelijk product

Hieronder ziet u foto's van het uiteindelijk product.

Uitwerking prototype: stap 5

In de laatste stap zullen de verschillende onderdelen bevestigd worden op de rolstoel. Tevens zullen de Led's worden aangesloten op de lichtmodule. De sturing van deze lichtmodule gebeurt aan de hand van een relais, welke in parallel staat over de stuurkring van de luidsprekers. Hierdoor is het mogelijk om met 1 schakelaar 2 verschillende circuits (met een verschillende voltage) te gaan sturen.

Uitwerking prototype: stap 4

Omdat het gefrezen gat in de armleuning niet altijd even mooi kan worden afgewerkt en om ervoor te zorgen dat de schakelaar niet uit de armleuning kan wordt er een geplooid aluminium plaatje voorzien op het armsteunvlak. Het plaatje wordt mooi afgeveild en voorzien van een gele kleur, hierdoor zal de schakelaar perfect bij de de vormgeving en kleur van de rolstoel passen.

Uitwerking prototype: stap 3

In deze stap zijn we met behulp van een mal silicone gaan gieten rondom deze drukknopoppervlak. Door de juiste hoogte te kiezen van de silicone laag gaan we in deze stap ervoor zorgen dat de schakelaar niet boven het bovenvlak van de armsteun komt. Hierdoor ondervindt Stefanie geen ginder bij het bedienen van haar rolstoel. Uiteindelijk bekwamen we volgend resultaat:

Uitwerking prototype: stap 2

In de tweede stap gaan we 4 gaatjes met diameter 5 mm boren in een schakelaar met een rond oppervlak van 38 mm. Deze gaatjes bevinden zich op 13 mm van het center



In deze gaatjes worden dan vervolgens de Led's ingestoken en vastgelijmd.

Uitwerking prototype: stap 1

In de eerste stap gaan we een gat van 42 mm met een diepte van 30 mm in de armsteun.



Wanneer dit gat gemaakt is gaan we een schakelaar aangesloten aan de mp3 speler gaan inlijmen.

Test ingieten van LED's

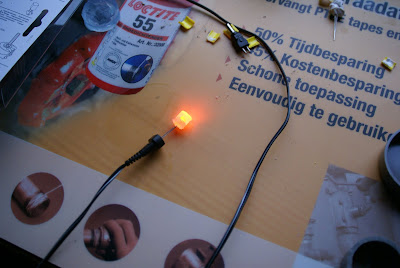

We zijn in deze test gaan kijken welk lichbreking een LED geeft nadat hij is ingegoten in silicone. Voor deze test hebben we kleurloze silcone gebruikt.



Het effect van deze LED gaf ons een redelijk difuus licht. Een andere test met volledig witte silicone mislukte doordat er helemaal geen licht meer door de silicone kwam.

Als conclusie uit deze test kunnen we zeggen dat we het best werken met niet gepigmenteerd silicone om een difuus lichtverschijnsel te verkrijgen.
